KUYU TEMEL
Kuyu Temel Perde İnşaat Projesi’nin Hafriyat çalışmalarından önce komşu parsellerin, yolların, arsaya bitişik nizam olan bina ve yapıların toprak kaymasını önlemek için İksa Perdesi bunun yanı sıra yapılacak olan Kuyu Temel Perdenin binanın ana taşıyıcı perde kolon görevini yapması diğer iksa çalışmalarının çeşitleri olan Fore Kazık, Mini Kazık, Angraj (Zemin Çivisi) işlemlerine gerek kalmadan ve değerli olan arsanızın m2 yer kaybını önlemenizde yardımcı olur.
KUYU TEMEL YAPIMI NASIL UYGULANIR?

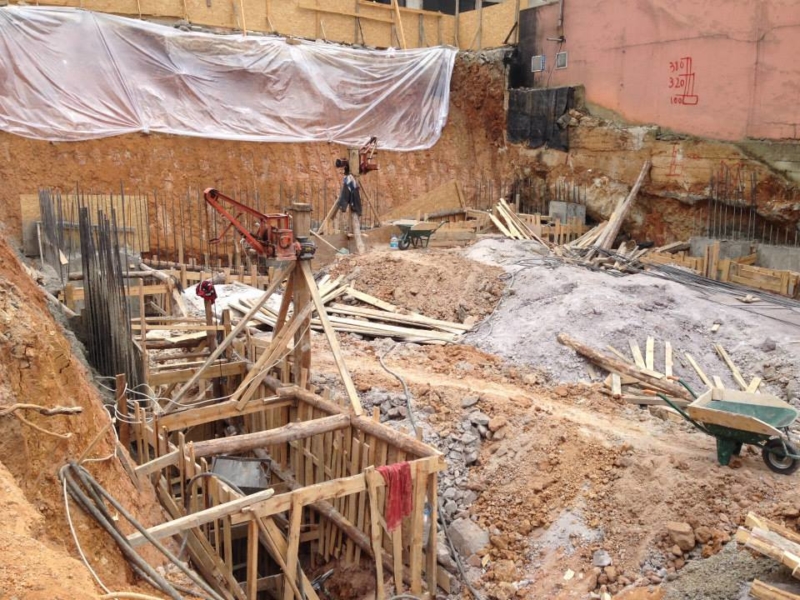

Kuyu temel imalatına zemin emniyeti açısından bir boş, bir dolu atlamalı bir sistem şekilde kazılması gerekmektedir. Örnek ile anlatmak gerekirse; arsanızın kuyu yapılacak cephe uzunluğu 30m ise 10 adet 3m uzunlukta aplikasyon çizilir. İlk önce proje üzerinde numaralandırılmış ise görevli ekip tarafından 1,3,5,7,9 kuyu temel kazımı yapılır, sonra atlamalı 2,4,6,8,10 kuyu temel kazımı yapılır. Kuyu ölçüleri 3mx1,5m veya 3mx2m ölçülerinde projeye göre ölçüler belli standartlarda değişiklik gösterebilmektedir.
Birinci (Ana)kuyular halinde en fazla dört(4) en az üç(3) kişi çalışa bilecek ekip gerekli olup 1 kişi inşaat vinç operatörü, 3 kişi kazı ve yükleyici olarak el ve el aletleri ile, kazma, kürek, havalı kırıcı, kompresör, inşaat vinçi(gırgır), kazanın(pasa kovası) doldurularak yukarı çekilir el arabası yardımı ile çıkan hafriyat kuyu etrafından uzaklaştırılır. Kazı destekleme adımları kendini tutamayan zeminlerde 60cm, kendini tutan zeminlerde 120cm arasında ağaç tahkimat (kama – fırça) malzemeleri ile dayamalar verilerek projede istenilen nihai kazı kotuna kadar inilir.

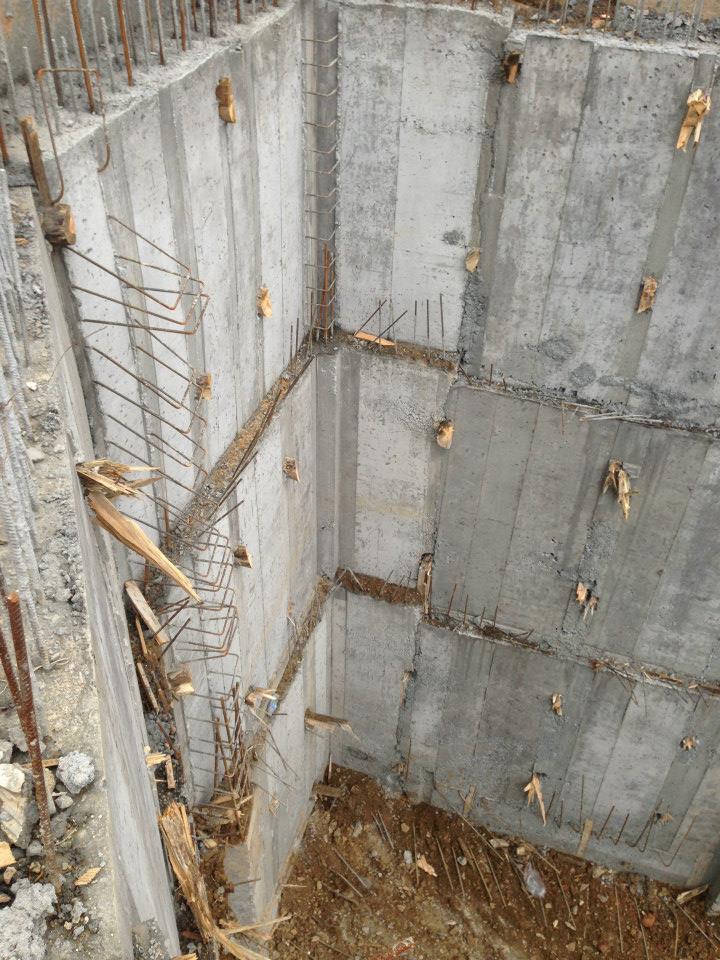

Projede belirtilen ø8-ø32 demir donatı bağlanırken dikkat edilmesi gereken en önemli bir konu atlamalı kuyu imalatında kuyuları birbirine bağlamak için yan filiz (tevzi) donatılar ilave edilir. Uygun pas payları yeterli sayıda koyulur, yapı denetim mühendislerinin proje eşliğinde imalata bakarak onayı sonrası kademeli veya kademesiz perdenin çırpı ipi ile şakul ağırlıkları bırakılarak kalıp ustaları tarafından tek taraflı (plywood) kalıp yerleştirilerek betonu taşıyacak sağlamlıkta desteklenir. Projede belirtilen sınıftaki hazır betonun mikser ve mobil beton pompa yardımı ile vibratör eşliğinde beton doldurulur böylece açılan kuyu başarı ile tamamlanır. Bu işlem sırası ile diğer kuyular için uygulanır. Tevzi demir filizleri donatılara bağlanır ve betonarmenin sürekliliği ve yük aktarımı sağlanmış olur.
KUYU TEMEL NEDİR?

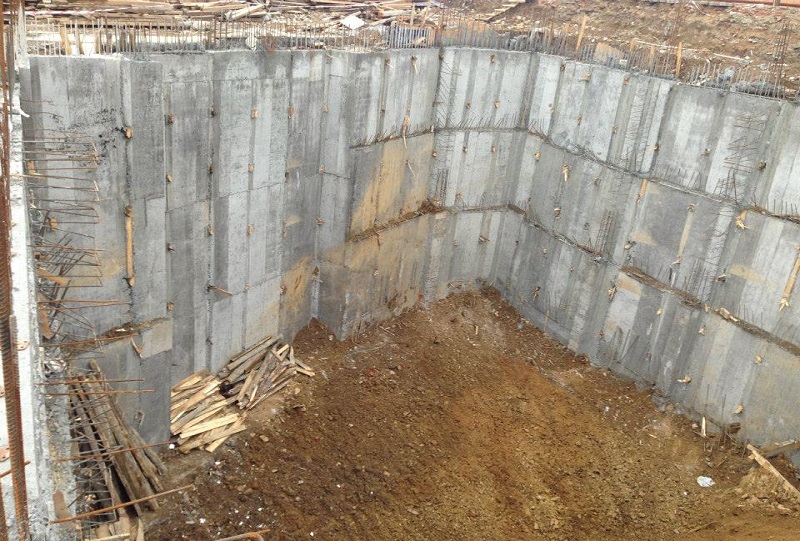

Kuyu temeller insan gücü ile kazı yapılan ve tek tarafı betonarme perde olarak kullanılan derin kazılarda destekleme yapılarıdır.Yeraltı suyunun aşırı olmadığı sert ve yumuşak zeminlerde uygulanırlar.Zemin özelliklerine bağlı olarak 20-30m derinliğe kadar uygulanabilirler.

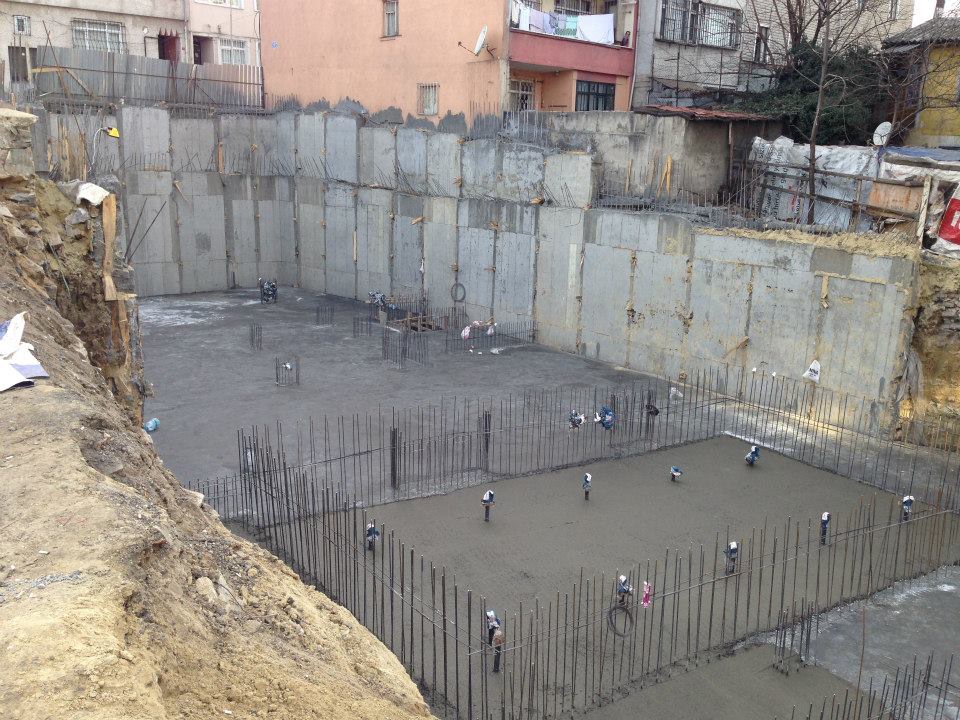

Kuyu Temel Hesaplama
Düzeltilmiş toprak yüzeyinde el ile açılacak olan kuyularda; en x boy x derinlik değerlerinin çarpımı sonucu toprağın m3 cinsinden ölçümü yapılacaktır. Metraj buna göre belirlenecektir.
Derinlik ölçümü yapılırken perdenin en üst noktası ile kuyu temelin en alt noktası arasındaki yükseklik farkı derinlik ölçüsü olarak kabul edilecektir.
Boş alan yüksekliği h boyuna dahildir.
Örnek arsanın ebatları 11m x 30m ise 30 m lik kenarlara yapılan kuyu temeller 1,5m x 3m lik kuyulardan oluşacağından, arka dar kenardaki kuyuların metrajı hesaplanırken [11m –(1.5m+1.5m)] x 1.5m x h değişken şeklinde yapılacaktır.
Köşe kuyular L tarafı ölçüye girmez
Kuyu Temel Birim Fiyatı
İşin Birim Fiyatı :1 m3 kazılacak olan toprağın fiyatı 0,00 TL/m3’tür.
Birim fiyatını Yer, Konum, Proje detayı, Zemin Etüt raporlarındaki sonuçlar belirler bu bilgileri taşeron firma adayları ile paylaşmanız durumunda anlaşma yapıldığı halde her hangi bir nedenle fiyat artışı isteyen bir taşeronla karşılaşmamış olursunuz.
Kuyu perde yapımında aşağıdaki ana makine ve ekipmanlar kullanılmaktadır:
– Ahşap Destek Elemanları – Kazma – Küskü
– Havalı Kırıcı – Kompresör – Vinç(Gırgır)
– Kazan(Pasa Kovası) – Kalıp – Su Pompası
- Arazinin mevcut kotları iş veren ve taşeron tarafından not alınması.
- Şantiyede kullanılacak 380W enerji
- Lisanslı harita mühendisler tarafından köşe noktaları işaretlenmesi.
- Arazinin ±0.0 kotunun işaretlenmesi.
- Onaylı kuyu temel projenin taşerona verilmesi.
Arsa sınırında yapı mevcut olan yerlerde tam olarak arsa sınırına yapılabilmektedir. Böylece yer kaybı minimum olmaktadır.
İmal edilen kuyu perdeler taşıyıcı perde olarak kullanılabilmektedir.
Perde yüzeylerine ilave işçilik gerekmeksizin izolasyon yapılabilmektedir.
Derin iksa sistemlerinde gelen zemin itkilerine göre perde kesitinin kademeli olarak azaltılabilir olmasıdır. Böylece ekonomi sağlamak mümkündür.

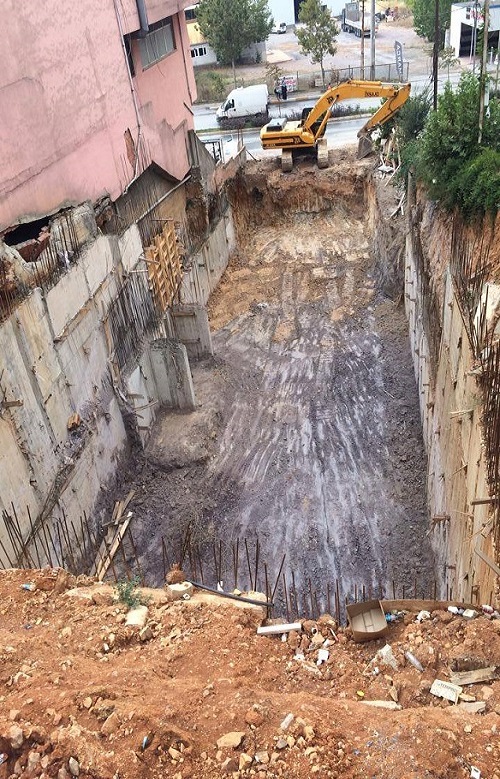

KUYU TEMEL MALİYETİ NEDEN ÖNEMLİ!
Kuyu temel maliyeti diğer iksa sistemlerine göre çok daha ekonomiktir ve yer kaybı yaşatmaz toprak kaymasını önler. Projedeki taşıyıcı perde görevini yapar farklı iksa sistemlerine göre fore kazık, mini kazık, uygulandığında değerli arsanız da m2 yer kaybı oluşur ve tekrar perde imalatı için fazladan işçilik, demir, beton maliyeti gerektirecektir.
